精密滤芯过滤器

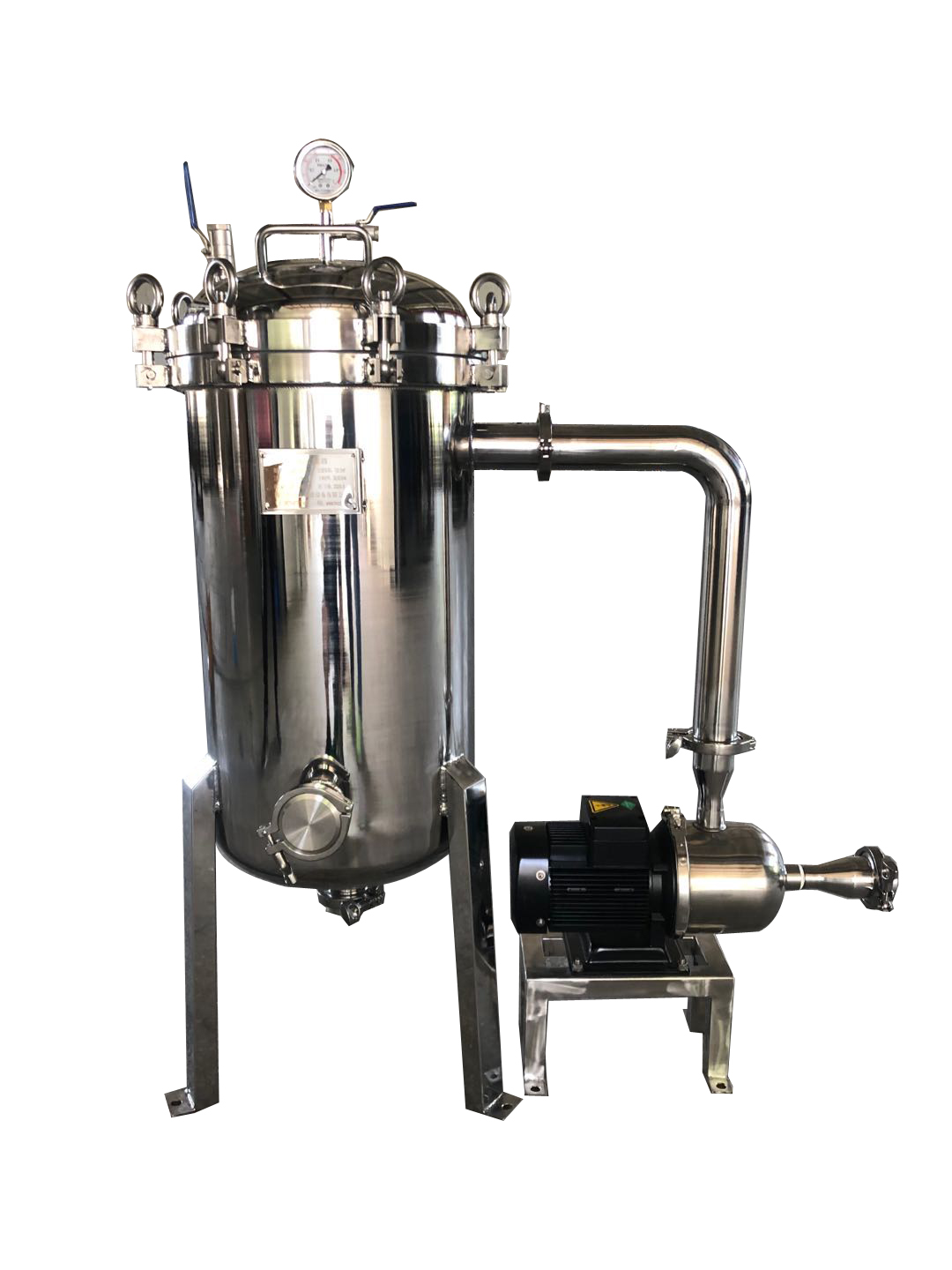

大通量精密过滤器
主要技术参数
过滤量T／H：0.25-200
滤器使用压力mpa：0.1-0.6
滤机规格蕊数：1~200支
滤器使用温度°C：5-55
各种滤芯的特点及应用
聚四氟乙烯膜(PTFE)滤芯，聚硐膜(HE)滤芯，聚丙烯膜(PP)滤芯，
过滤精度从0.1-100um，长度有10；20；30和40英寸(即250；500；750；1000mm)四种，
上述滤芯，耐压为0.42mpa，可反冲。接口方式有插入式(222、226座二种)和平嘴式二种
大通量精密过滤器特点
本机体积小、重量轻、使用方便、过滤面积大、堵塞率低、过滤速度快、无渗漏、热稀稳定性及化学稳定性好。
此滤器能滤除绝大部分微粒，所以广泛应用于精密和除菌工艺。

装配滤芯   进出口 连接   外型尺寸参数（ mm ）
根数 长度 外径(mm) 方式 规格(mm) A B C D E
1 10 25   Ø50 550 400 80 100 220
  20       800 650
  30   快装   1050 900
  40       1300 1150
3 10 32   Ø50 650 450 120 200 320
  20   快装   900 700
  30       1150 950
  40       1400 1200
5 10 38 快装 Ø115 650 450 120 200 320
  20       900 700
  30       1150 950
  40       1400 1200
7 10 45 螺纹 Ø140 700 450 150 250 400
  20       950 700
  30   法兰   1200 950
  40       1450 1200
9 10 51 螺纹 Ø145 750 550 150 300 450
  20       1000 800
  30   法兰   1250 1050
  40       1500 1300
12 10 57 螺纹 Ø150 800 550 200 350 500
  20       1100 800
  30   法兰   1350 1050
  40       1600 1300
15 10 76 螺纹 Ø165 850 550 200 400 550
  20       1100 800
  30   法兰   1350 1050
  40       1600 1300
21 10 89 螺纹 Ø185 900 600 200 450 600
  20       1150 850
  30   法兰   1400 1100
  40       1650 1350

注 : 特殊规格可根据需要定制 .
