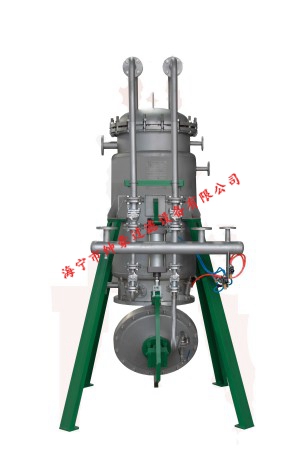

微孔气动过滤器

PAE气动式过滤器特点：

1.含固量较多且出干渣的精细液体过滤；

2.0.3μm以上颗粒一次滤住；

3.快捷的气体反吹下渣同时再次滤管；

4.化学性能优越的刚性的微孔PE、PA滤管能长寿命使用，大大降低运行费用；

5.密切过滤，无气味外溢，生产环境改变且占地面积小；

6.特殊设计的密封圈实现了大口径的气动排渣底盖的快速闭启；

7.易组成自动控制操作；

8.清理、维护方便、快速；

9.根据工艺要求可在机体外设保温夹套，机体内壁衬防腐材料层。

2.订货型号说明

3.产品特点

1.作液-固分离的过滤介质。

PE-PA滤芯气动式底部大开口精细过滤器已成为用于葡萄糖生产上糖液与炭的分离过滤；四环素生产上晶体过滤；感光胶片生产上硫酸钡的过滤；含铬污水处理中氢氧化铬或铬酸钡的过滤；含锌废水处理中的氢氧化锌的过滤，含铅废水的铅粉过滤，化学纤维生产中酸浴与硫磺过滤；立德粉生产中硫酸钡与硫化钡的过滤等等，总之，凡0.3微米以上的固体微粒，均可过滤。

2.作液体澄清过滤介质

PE-PA滤芯气动式底部大开口精细过滤器已成功地用于医药工业针剂生产上针剂洗瓶水过滤；双氧水生产上水质净化过滤，电镀工业中电镀液净化过滤；素生产上滤液复滤；葡萄糖生产上糖液净化过滤；电渗析水的净化过程；晴纶生产上的液体过滤等等。总之，可用于各种液体的净化过滤，过渡精度高，滤液很清。

3.作气体分离灰尘、水滴及油滴的过滤介质

PE-PA滤芯气动式底部大开口精细过滤器已成功地用于三聚氰胺生产上的氨分离灰尘、水滴及油滴的过滤；医药工业针剂生产上压缩空气净化过滤；手表生产上空气分离灰尘的过滤；总之，可用于各种气体分离固体、油滴与水滴等异物的净化过滤。

4.液-液分离的过滤介质

PE-PA滤芯气动式底部大开口精细过滤器可用于过滤废水中的油滴等异物，过滤后废水中含油量只有2ppm左右，大大低于国家规定的指标。

5.化工行业生产上液体产品、液体原料、液体中间体的精细过滤

如硫酸硅、双氧水、酒精、液碱、硫酸、磷酸、甲醇、乙醇、丙酮、硫酸铝、无铁硫酸铝、氯仿、双氯氨、氯化氢、聚合氧化铝、结晶盐、硫磺酸浴、硫氰酸钠等过滤。粉末碳锅炉用水、煤矿过滤煤废水可回收利用，板框过滤、离心机后等精细过滤。

重金属废水，如电镀废水、线路板废水、三盐基硫酸铅、铜、铁红、铁黄、含锌、铜板纸生产中的氯化锌，含镉、铜、铬、镍、铅等离子废水，采用化学法，经PE微孔管过滤可达排放标准。

化工废水、洒精、白纸张、染料、制革等废水处理；如硝基苯酸钠，五氧化二钒、炭黑、醋酸铅、硫酸铝、硫酸锰等过滤，以及催化剂、碳酸钠、聚苯乙烯等化工产品回收。含氟、含硫、含酸、含油黄磷废水处理。生产流程及“三废”治理中固液分离、液体澄清、曝气、鼓泡、抽氧等工艺。以及目前国内外家庭用、集体用净化装置中的粗液、精滤，获得很好的社会效益。

型号规格 ZD-1 ZD-2 ZD-3 ZD-5 ZD-10 ZD-20 ZD-30 ZD-40 ZD-60 ZD-100 ZD-120 ZD-150 ZD-200 ZD-300

过滤面积 1 2 3 5 10 20 30 40 60 100 120 150 200 300

处理能力(T/H) 根据具体物料的实验数据确定

工作压力(MPa) ≤0.2

工作温度(℃) ≤110

机体直径(mm) Φ300 Φ300 Φ400 Φ500 Φ800 Φ1000 Φ1000 Φ1200 Φ1600 Φ1800 Φ2000 Φ2200 Φ2400 Φ2400

Φ300 Φ900 Φ1400 Φ1600 Φ1800 Φ2000 Φ2200

集体高度(mm) 1530 1730 1828 2567 2880 3530 3493 4107 4030 4654 4526 4500 5290 5432

进/出口口径(mm) DN40

/DN40 DN40

/DN50 DN50

/DN50 DN65

/DN65 DN65

/DN65 DN100

/DN120 DN100

/DN120 DN150

/DN150 DN150

/DN150

排渣口(mm) Φ200 Φ200 Φ300 Φ300 Φ400 Φ400 Φ500 Φ500 Φ500 Φ500 Φ500 Φ500 Φ550 Φ550

Φ50 Φ50 Φ200 Φ200 Φ300 Φ300 Φ380 Φ380 Φ380 Φ380 Φ380 Φ380 Φ300 Φ400

Φ80 Φ80 Φ200 Φ200 Φ200 Φ200 Φ200 Φ200 Φ200 Φ200

Φ100 Φ100 Φ100 Φ100 Φ100 Φ100 Φ100 Φ100

滤管间距 43 43 43 50 50 67 55 50 50 60 60 65 60 55

机体容积(m³) 0.035 0.05 0.07 0.2 0.62 0.8 1.2 2.1 2.3 5.5 5.3 7.8 9.6 11.6

大容渣量(m³) 0.005 0.01 0.015 0.025 0.05 0.1 0.15 0.2 0.3 0.5 0.6 0.75 1 1.5

机体重量(KG) 240 250 260 440 810 1260 1480 2700 3170 4360 4660 4950 7050 8890
