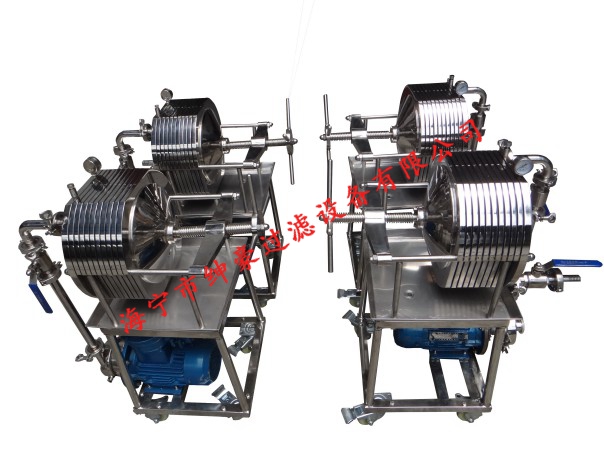

板框过滤器

板框过滤器2

1.应用
用于各种悬浮液的固液分离，适用范围广。应用于医药、食品、化工、环保、水处理等工业。

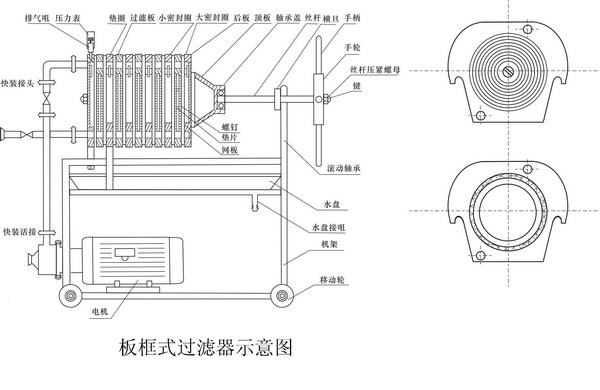

2.工作原理及结构特点
悬浮液用料泵送入滤机每个密闭的滤室，在压力作用下，滤液透过滤层及滤布、经滤布出液口排出，滤渣则留在滤框内形成滤饼，从而达到固液分离的目的。

3.产品特点
        本机均采用1Crl8Ni 9Ti或316L优质不锈钢材料制造，耐腐蚀经久耐用。
        本机滤板由于采用了螺纹状结构，可根据被滤液的不同生产工艺(初滤、半精滤、精滤)要求更换不同滤材(直接选用微孔滤膜可不经过微孔滤膜器即能达到无菌过滤目的)。用户也可根据生产流量大小，相应减少或增加滤框滤板，使之适用生产需要。
        本机所有密封部位全部安装了密封圈(乳白色硅橡胶密封圈、无毒耐高温)，无渗漏、密封性能好。
        本机工作时为加压密闭过滤，液料无损耗。液体澄清度好，除菌灵(选用中速滤纸和微孔滤膜除菌效果尤佳)。
        本机还可根据用户需要，特制设有自动回流道，在泵停止转动后，打开回流阀(兼有放气功能)所有沉积料自动回流排出。在过滤高粘度料液时，能使液体畅通无阻，可使各种杂质自动回流排出。同时用清水从回流道反冲滤材作临时清选及为方便。
        本机泵及输入管部位由三折式卡环连接，坚固密封，折卸清洗方便。

4.技术参数

型号规格	层数	过滤面积(m2)	滤材尺寸(mm)	滤膜孔径(um)	过滤压力(Mpa)	水流量(T/h)	电机功率(Kw)	外型尺寸(mm)
SH-100	10	0.078	Φ100	0.8	0.15	0.8	0.55	600×300×600
SH-150	10	0.170	Φ150	0.8	0.15	1.5	0.75	650×380×650
SH-200	10	0.314	Φ200	0.8	0.15	2.0	1.1	650×400×700
SH-300	10	0.700	Φ300	0.8	0.15	4.0	1.1	700×500×800
SH-400	10	1.250	Φ400	0.8	0.15	6.0	1.1	900×600×1000
SH-400	16	2.000	Φ400	0.8	0.15	9.0	1.5	1000×600×1000
SH-400	20	2.500	Φ400	0.8	0.2	10.0	1.5	1100×600×1000
SH-400	32	4.000	Φ400	0.8	0.3	13.0	2.2	1320×600×1000
SH-500	12	2.000	Φ500	0.8	0.3	8	1.5	1100×720×1200
SH-500	16	3.000	Φ500	0.8	0.3	13	2.2	1350×720×1200
SH-500	22	4.000	Φ500	0.8	0.3	16	2.2	1350×600×1200
SH-500	26	5.000	Φ500	0.8	0.3	20	3.0	1350×720×1200
注：需大流量板框过滤器可定制生产，加压泵需防爆电机和格兰富泵补差价。
