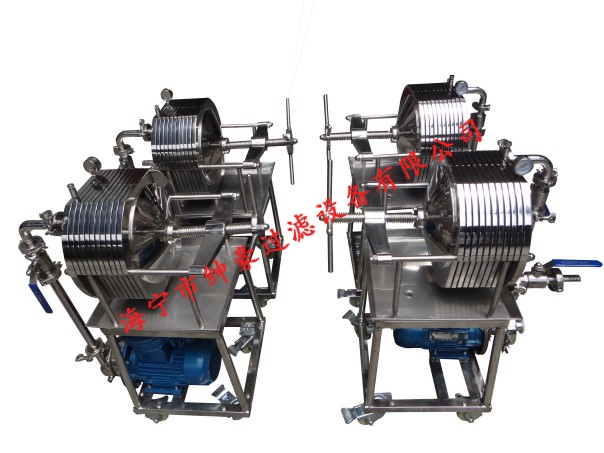

板框过滤器




板框过滤器

1.应用
       用于各种悬浮液的固液分离，适用范围广。应用于医药、食品、化工、环保、水处理等工业。
2.工作原理及结构特点
        悬浮液用料泵送入滤机每个密闭的滤室，在压力作用下，滤液透过滤层及滤布、经滤布出液口排出，滤渣则留在滤框内形成滤饼，从而达到固液分离的目的。


3.产品特点
        本机均采用1Crl8Ni 9Ti或316L不锈钢材料制造，耐腐蚀经久耐用。
        本机滤板由于采用了螺纹状结构，可根据被滤液的不同生产工艺(初滤、半精滤、精滤)要求更换不同滤材(直接选用微孔滤膜可不经过微孔滤膜器即能达到无菌过滤目的)。用户也可根据生产流量大小，相应减少或增加滤框滤板，使之适用生产需要。
        本机所有密封部位全部安装了密封圈(乳白色硅橡胶密封圈、耐高温)，无渗漏、密封性能好。
        本机工作时为加压密闭过滤，液料无损耗。液体澄清度好，(选用中速滤纸和微孔滤膜效果尤佳)。
        本机还可根据用户需要，特制设有自动回流道，在泵停止转动后，打开回流阀(兼有放气功能)所有沉积料自动回流排出。在过滤高粘度料液时，能使液体无阻，可使各种杂质自动回流排出。同时用清水从回流道反冲滤材作临时清选及为方便。
        本机泵及输入管部位由三折式卡环连接，坚固密封，折卸清洗方便。

4.技术参数



型号规格 层数 过滤面积(m2) 滤材尺寸(mm) 滤膜孔径(um) 过滤压力(Mpa) 水流量(T/h) 电机功率(Kw) 外型尺寸(mm)

SH-100 10 0.078 Φ100 0.8 0.15 0.8 0.55 600×300×600

SH-150 10 0.170 Φ150 0.8 0.15 1.5 0.75 650×380×650

SH-200 10 0.314 Φ200 0.8 0.15 2.0 1.1 650×400×700

SH-300 10 0.700 Φ300 0.8 0.15 4.0 1.1 700×500×800

SH-400 10 1.250 Φ400 0.8 0.15 6.0 1.1 900×600×1000

SH-400 16 2.000 Φ400 0.8 0.15 9.0 1.5 1000×600×1000

SH-400 20 2.500 Φ400 0.8 0.2 10.0 1.5 1100×600×1000

SH-400 32 4.000 Φ400 0.8 0.3 13.0 2.2 1320×600×1000

SH-500 12 2.000 Φ500 0.8 0.3 8 1.5 1100×720×1200

SH-500 16 3.000 Φ500 0.8 0.3 13 2.2 1350×720×1200

SH-500 22 4.000 Φ500 0.8 0.3 16 2.2 1350×600×1200

SH-500 26 5.000 Φ500 0.8 0.3 20 3.0 1350×720×1200

注：需大流量板框过滤器可定制生产，加压泵需防爆电机和格兰富泵补差价
